OM1、OM2、OM3和OM4光纤区别

发布时间:2021-10-01 21:10:26  访问次数:
“OM”stand for optical multi-mode,即光模式,是多模光纤表示光纤等级的标准。不同等级传输时的带宽和最大距离不同,从以下几个方面分析它们之间的区别。

  • 一、OM1、OM2、OM3和OM4光纤的参数与规格对比

1、OM1指850/1300nm满注入带宽在200/500MHz.km以上的50um或62.5um芯径多模光纤;

2、OM2指850/1300nm满注入带宽在500/500MHz.km以上的50um或62.5um芯径多模光纤;

3、OM3是850nm激光优化的50um芯径多模光纤,在采用850nm VCSEL的10Gb/s以太网中,光纤传输距离可以达到300m;

4、OM4是OM3多模光纤的升级版,光纤传输距离可以达到550m。

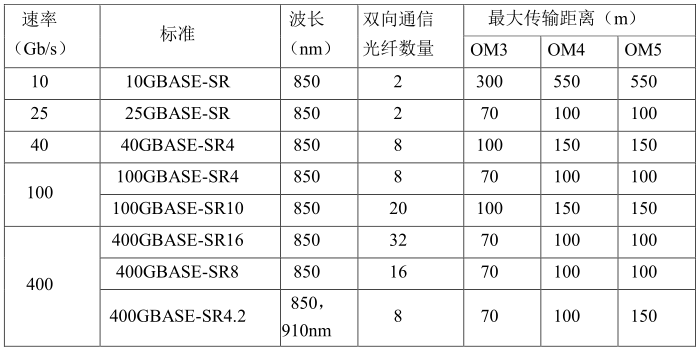

类型 纤径(μm) 光纤类型 1 Gigabit 以太网 1000BASE-SX 1 Gigabit 以太网 1000BASE-LX 10Gbps 以太网 10GBASE 40Gbps 以太网 40GBASE SR4 100Gbps 以太网 100GBASE SR4
OM1 62.5/125 多模 275m 550m 33m Not supported Not supported
OM2 50/125 多模 550m 550m 82m Not supported Not supported
OM3(激光优化) 50/125 多模 550m 550m 300m 100m(SR4) 100m(SR4)
OM4(激光优化) 50/125 多模 550m 550m 400m 150m(SR4) 150m(SR4)
单模 9/125 单模 5km at 1310nm 5km at 1310nm 10km at 1310nm N/A N/A
  • 二、OM1、OM2、OM3和OM4光纤的设计对比

1、传统的OM1和OM2多模光纤从标准上和设计上均以LED(Light Emitting Diode 发光二极管)方式为基础光源,而OM3和OM4则在OM2的基础上进行优化,使其同时适用于光源为LD(Laser Diode激光二极管)的传输;

2、与OM1、OM2相比,OM3具有更高的传输速率及带宽,所以称为优化型多模光纤或万兆多模光纤;

3、OM4在OM3的基础上进行再优化,具备更佳的性能 。

  • 三、OM1、OM2、OM3和OM4光纤的功能与特点对比

1、OM1:芯径和数值孔径较大,具有较强的集光能力和抗弯曲特性;

2、OM2:芯径和数值孔径都比较小,有效地降低了多模光纤的模色散,使带宽显著增大,制作成本也降低1/3;

3、OM3:采用阻燃外皮,可以防止火焰蔓延、防止散发烟雾、酸性气体和毒气等,并满足10 gb/s传输速率的需要;

4、OM4:为VSCEL激光器传输而开发,的有效带宽比OM3多一倍以上。

  • 四、OM1、OM2、OM3和OM4光纤的应用对比

1、OM1和OM2多年来被广泛部署于建筑物内部的应用,支持最大值为1GB的以太网路传输;

2、OM3和OM4光缆通常用于在数据中心的布线环境,支持10G甚至是40/100G高速以太网路的传输。

  • 五、何时使用OM3光纤跳线?

OM3光纤是与VCSEL配套工作而设计的光纤,符合ISO/IEC11801-2nd的OM-3光纤规范,满足万兆以太网应用的需求。OM3光纤有多种类型,包括室内型、室内/室外通用性等,光纤的芯数从4芯到48芯。此外还支持所有基于旧的多模50/125光纤的应用,包括支持LED光源和激光光源。

1、采用OM3光纤系统传输千兆以太网的传输距离可以延长到900米,这意味着当楼间距离超过550米时用户不必采用昂贵的激光器件。

2、在2000米距离内,OC-12(622Mb/s)速率范围内的各种情况都可以使用标准62.5/125μm多模光纤,除此以外都会使用单模光纤。然而OM3 多模光纤的出现改变了这种状况,由于OM3 光纤可以提高千兆和万兆系统的传输距离,采用850nm 波长光模块与VCSEL配套使用,将是性价比最高的布线方案。

3、当链路长度超过1000米时,单模光纤仍是目前唯一的选择,单模光纤在千兆系统中可以在1310nm波长上实现5公里的传输距离,在万兆系统中实现10公里的传输距离。

4、当链路长度小于或等于1000米时,在千兆系统中可以采用OM3 50μm多模光纤,而在万兆系统中应采用单模光纤。

5、当链路长度小于300米时,OM3多模光纤可以应用于任何千兆和万兆系统中。

  • 六、何时使用OM4光纤跳线?

对于一个典型的链路,光模块的成本大约是很昂贵的。虽然单模光纤的成本比多模光纤要便宜,但是单模光纤的使用需要非常昂贵的1300nm光模块,其成本大约是850nm 多模光模块的2-3倍,综合来看,一个多模光纤的系统成本要远低于单模光纤系统。

在投资光纤布线的时候,如果能考虑增加一些布线的初期投资,采用更好的多模光纤,如OM4光纤,就可以保证充分利用当前的多模光纤技术,降低当前系统的整体造价;当系统需要升级到更高速率的系统时,如40G和100G的时候,OM4任然可以使用并且将更加节省成本。

总之,当传输速率大于1Gb/s时,采用多模光纤是一种很好的系统选择。当系统需要更高的传输速率时,以下是我们选择OM4光纤的指导原则:

1.对以太网 用户,在10Gb/s系统传输中,传输距离可达300m至600m;在40Gb/s和100Gb/s系统中,传输距离在100m至125m。

2.对校园网用户,OM4光纤将支持4Gb/s光纤链路长度400m, 8Gb/s光纤链路长度200m或16Gb/s光纤链路长度130m。



  • 总结

    多模光纤技术已由OM1多模发展到了现在支持10Gbps的OM4,这将使用户的投资得到最有效的回报,成为骨干布线或者光纤到桌面的最佳选择方案。
